Unité de perçage et de fraisage Superdrill
L'OptiCut S 90 Superdrill se distingue particulièrement par l'association d'une unité de perçage et de fraisage. L'unité de la série S 90 est principalement utilisée dans l'industrie de l'emballage et dans la construction en bois, et aussi, en raison de sa très grande précision pouvant atteindre +/- 0,1 mm, de plus en plus dans l'industrie des matières plastiques.
La variante S 90 XL permet de percer, fraiser ou tronçonner des sections nominales entre 280 x 180 mm et 400 x 40 mm pour un poids pouvant aller jusqu'à 150 kg. Il est aussi possible de combiner sans restriction des options supplémentaires de la série S 90, par exemple une alimentation automatique par chaîne transversale et le tri, l'optimisation ou l'identification des pièces, avec cette option d'extension.

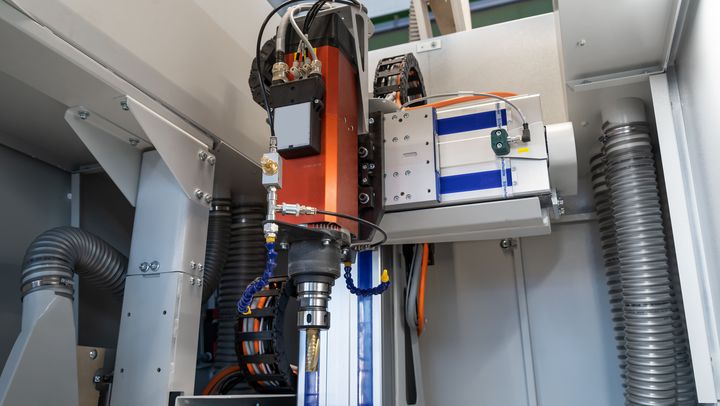

Dans la machine, l'unité de perçage et de fraisage est disposée en amont de l'unité de sciage. Le positionnement de l'unité est commandé par un servomoteur sur la largeur de pièce (axe Y) et la hauteur de pièce (axe Z). Dans le sens longitudinal de la pièce (axe X), le transport est assuré par le pousseur de positionnement de la tronçonneuse. Il est possible de rajouter en option un axe supplémentaire pour l'usinage dans l'axe longitudinal de la pièce. Pour l'usinage, la pièce est serrée par deux dispositifs presseurs latéraux.
Afin d'améliorer encore la qualité d'usinage, nous utilisons un mandrin à pinces de serrage HSK 63 F. Les outils sont ainsi serrés rapidement et avec précision, ce qui minimise les temps de pointage et garantit un maintien parfait des outils.
De plus, l'unité peut aussi être équipée d'un changeur d'outils automatique. Cette option permet de gagner du temps lors de l'usinage des pièces avec en supplément jusqu'à 3 outils différents, et offre une grande souplesse pour les étapes d'usinage variables.
